ディープグルーブボールベアリング、角張った接触ボールベアリング、スラストボールベアリングの特徴と使用

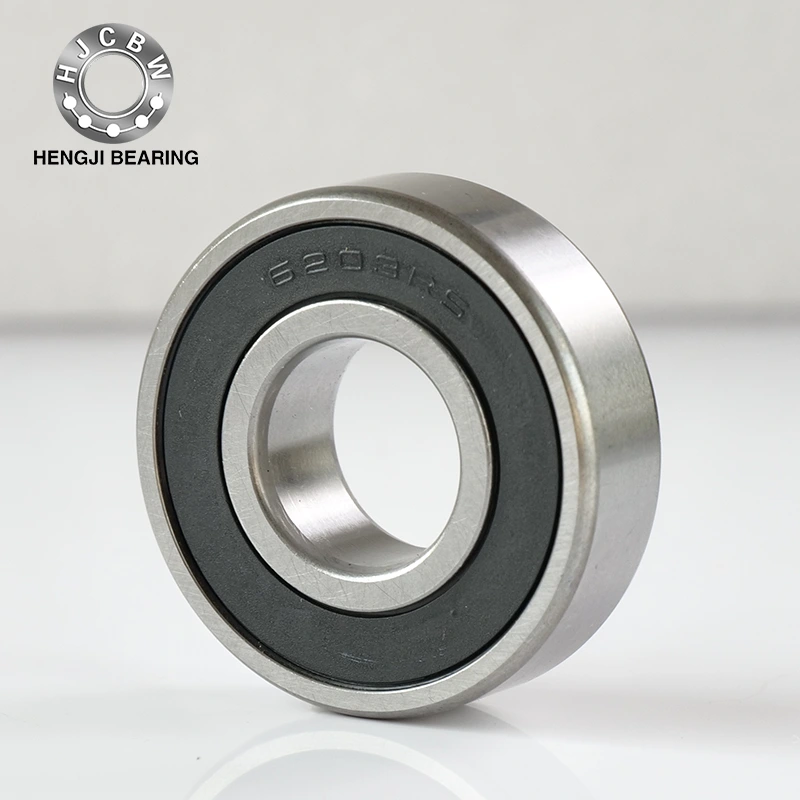

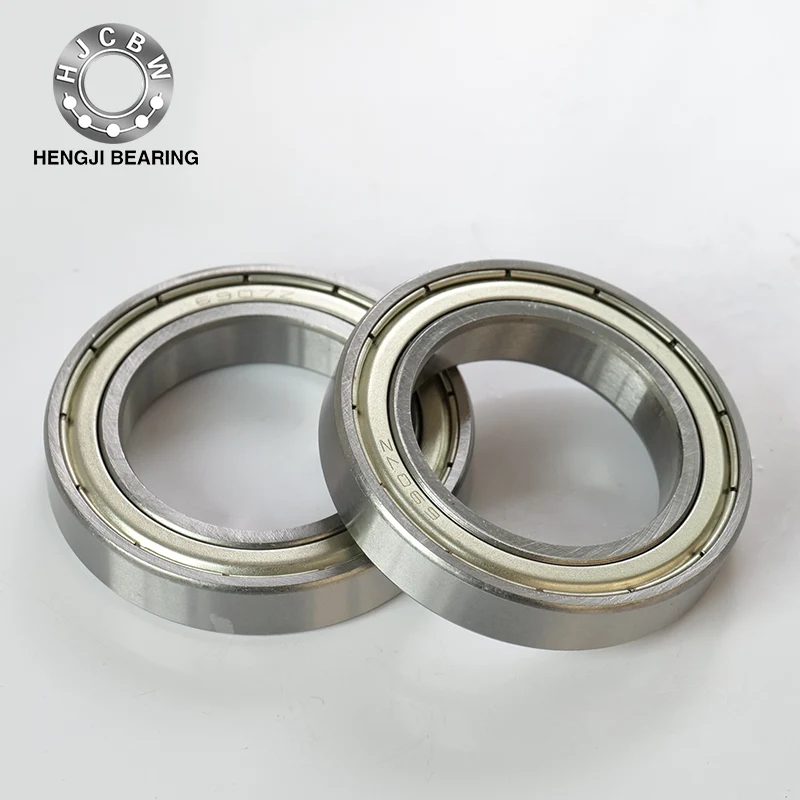

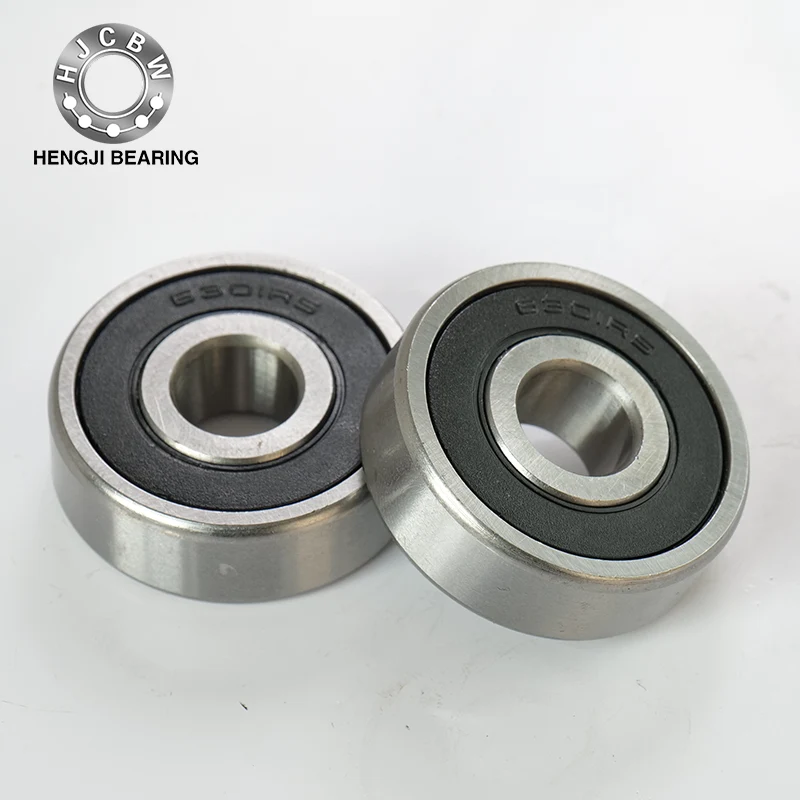

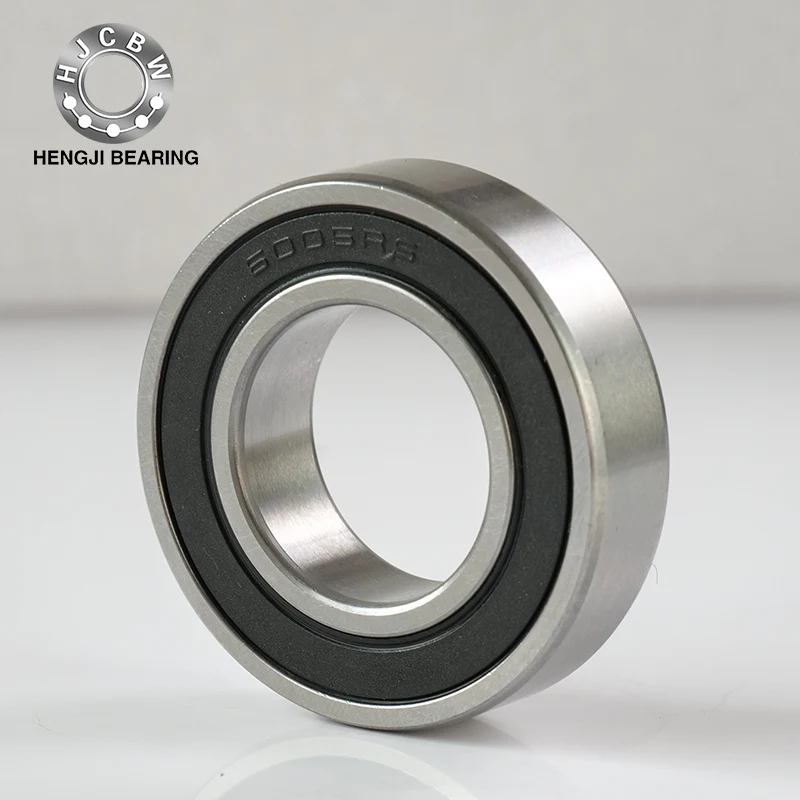

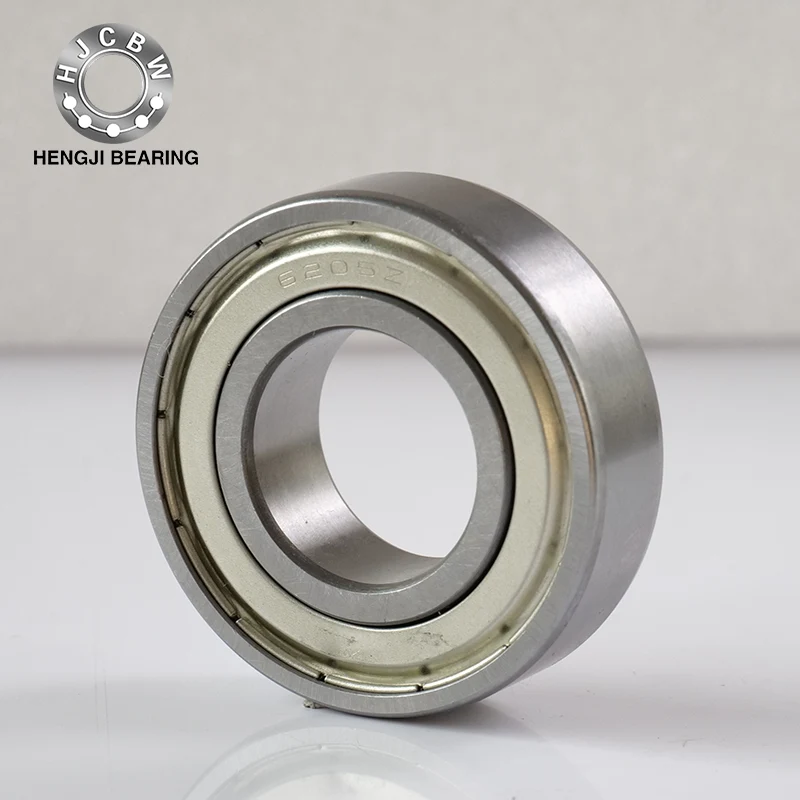

深い溝のボールベアリング

特徴：深い溝のボールベアリング幅広い用途を持つ代表的なローリングベアリングです。それらは、放射状の荷重や双方向の軸荷重に耐えることができ、低ノイズ、高速回転、および低振動を必要とするアプリケーションに適しています。鋼鉄製のダストカバーまたはゴムシールを備えた密閉型ベアリングには、適切な量のグリースが充填されています。外側のリングにリングやフランジを保持しているベアリングは、軸方向に見つけてハウジングに取り付けることができます。高負荷ベアリングの寸法は標準ベアリングの寸法と同じですが、内側と外側のリングに充填溝があり、ボールの数と定格荷重が増加します。

主に適用可能なケージ：スチールスタンピングケージ（波形、クラウン型...シングルロー、S字型...二重列）、銅合金またはフェノール樹脂カットケージ、合成樹脂成形ケージ。

主な用途：自動車：リアホイール、トランスミッション、電気デバイスコンポーネント。

電気：汎用モーター、家電製品。

その他：機器、内燃機関、建設機械、鉄道車両、荷重と荷降ろし機械、農業機械、さまざまな産業機械。

角度コンタクトボールベアリング

特徴：リングとボールの間に接触角があります。標準的な接触角は15°、30°、40°です。接触角度が小さいほど、高速回転を助長します。接触角が大きいほど、軸荷重容量が大きくなります。単列ベアリングは、放射状の荷重や一方向の軸荷重に耐えることができます。 DBの組み合わせ、DFの組み合わせ、および二重列ベアリングは、放射状の荷重と双方向軸荷重に耐えることができます。 DTの組み合わせは、一方向の軸荷重が大きく、単一のベアリングの定格負荷が不十分な場合に適しています。高速ACHタイプベアリングには、ボールの直径が小さく、ボールの多数があります。それらは主に工作機械のスピンドルで使用されます。角度接触ボールベアリングは、高速および高精度の回転に適しています。構造は、背面に組み合わされた2つの単列角角コンタクトボールベアリングが内側と外側のリングを共有していることです。溝のベアリングを充填せずに密閉されたタイプもあります。

主に適用可能なケージ：スチールプレートスタンピングケージ（ボウル型...シングル列、S字型、クラウン型...二重列）、銅合金またはフェノール樹脂カットケージ、合成樹脂形成ケージ。

主な用途：シングルロー：工作機械の紡錘体、高周波モーター、ガスタービン、遠心分離器、小型車の前輪、ディファレンシャルピニオンシャフト。

ダブルロウ：オイルポンプ、根のブロワー、空気圧縮機、さまざまな送信、燃料噴射ポンプ、印刷機械。

スラストボールベアリング

機能：レースウェイ、ボール、ケージアセンブリを備えた洗濯機型のレースウェイリングで構成されています。シャフトに一致するレースウェイリングはシャフトリングと呼ばれ、ハウジングに合うレースウェイリングはシートリングと呼ばれます。双方向のベアリングの場合、中央のリングはシャフトと一致します。一方向のベアリングは一元配置軸荷重に耐えることができ、双方向のベアリングは双方向の軸荷重に耐えることができます（どちらも放射状荷重に耐えることはできません）。

主に適用可能なケージ：スチールプレートスタンピングケージ、銅合金またはフェノール樹脂切断ケージ、合成樹脂が形成されたケージ。

主な用途：自動車のステアリングピン、工作機械スピンドル。
