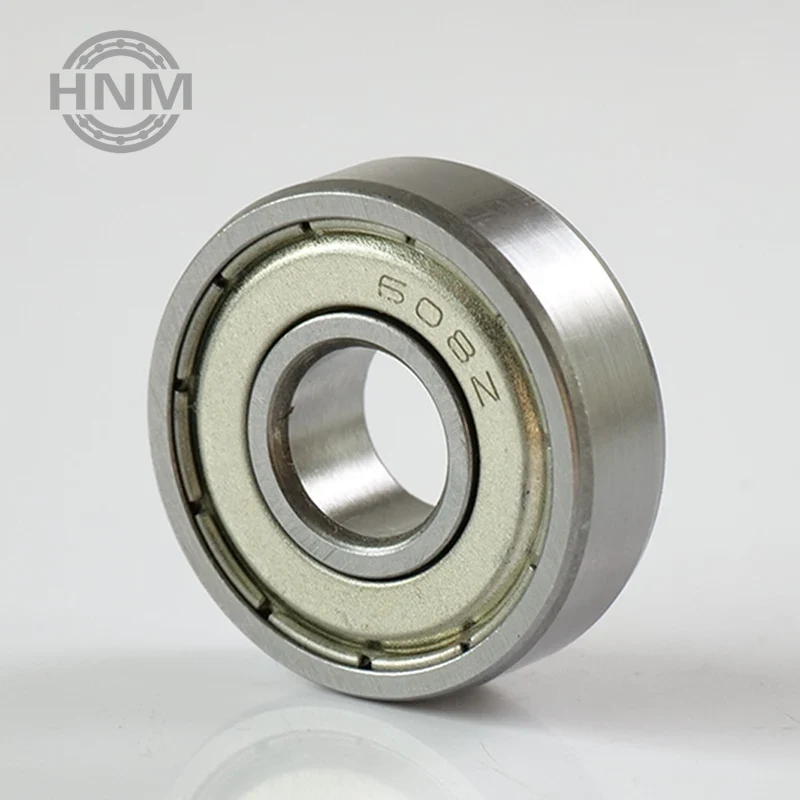

設計が厳しくなったときに、スナップリング溝付き深溝玉軸受が省スペースの解決策となるのはなぜですか?

ギアボックスやコンベアヘッドのあらゆるミリメートルを争うとき、私はハウジングを簡素化し、組み立てを迅速化するソリューションを好むことを学びました。そのときヘンジベアリング私の最終候補リストの先頭に静かに移動します。特に止め輪溝付き深溝玉軸受。ショルダーを加工したりシムを追加したりする代わりに、スナップ リングに軸方向の位置を処理させ、エンベロープをコンパクトに保ち、セットアップのステップ全体を省略しました。時間が経つにつれて、この小さな決断により、手戻りや騒音の苦情がなくなり、驚くほどのコストが削減されました。

スナップリングの溝設計は実際の製造上のどのような問題を解決しますか?

私がそれらを選んだのは、ビルド時の摩擦を取り除くことができるからです。ここが場所です止め輪溝付き深溝玉軸受シリーズ

• ショルダーなしの軸方向の位置— スナップリングは外輪を正確に固定し、ハウジングの長さを短縮し、余分な機械加工を回避します。
• より迅速な組み立て— ベアリングを差し込み、リングをセットして次に進みます。カスタムスペーサーやシムハンティングは必要ありません。
• よりクリーンな公差の積み重ね— 溝の位置を制御すると、プリロードやミスアライメントでの驚きが少なくなります。
• より簡単なサービス— フィールドのスワップがより簡単になります。技術者は肩の固さと格闘したり、ベアリングの後ろにある薄いシムを追いかけたりする必要はありません。
• スクラップリスクの低減— ハウジングの深さがほんの少しずれている場合でも、リングは位置を設定します。厳しいスケジュールでは、許しが重要です。

スナップ リング ベアリングはハウジングとフィット戦略をどのように変えますか?

リングの周りをデザインすることで、ハウジングを軽量かつ再現性を保つことができます。

• ハウジングの長さが縮むリングが軸方向のストップであるためです。これは、スリムドライブやコンパクトなギアヘッドでは非常に重要です。
• 加工工程の削減: ショルダーがなくなり、仕上げパスが減り、シールを傷つけるバリの可能性が減ります。
• フィット哲学は今でもよく知られています: 通常の H7/g6 タイプのフィット (プロジェクト依存) と、熱と速度に基づく CN または C3 などのクリアランスの選択。

私が指定するとき止め輪溝付き深溝玉軸受、私は接尾辞にも注意を払っています。通常、カタログではスナップ リングのバージョンには「NR」タイプのマーキングが付いていますが、シール/シールド (ZZ、2RS) とクリアランス (C3) はデューティ サイクルに合わせて選択できるままです。

この分野で最大の勝利を収められる場所はどこですか?

• コンベヤとローラー— 数十の幅にわたってハウジングを再設計することなく、迅速な軸方向の位置決めが可能です。
• 小型ギアモーターとポンプ— 軸方向のエンベロープが緻密で高速な場合は、位置決めを再現できるためメリットが得られます。
• ファンと送風機— 軸方向の遊びをより適切に制御することで、摩擦やデバッグの時間を奪う「謎の」ノイズが減少します。
• 包装機械— ピークシーズン中の素早い切り替えと予測可能な部品交換。

明らかな項目を見逃さないようにするには、どのような選択チェックリストを使用すればよいでしょうか?

1. 義務とスピード— リム速度、潤滑方式、温度を確認して、CN と C3 のクリアランスを選択します。
2. シールの必要性— シールド (ZZ) によりクリーンでクーラーの役割を果たします。粉塵や飛沫の多い場所には接触シール (2RS) を使用してください。
3. 軸方向の条件— スナップリングは外輪の位置を決めます。ミスアライメントによる異常な推力を要求しないでください。
4. それが正しいことがわかりました— リングがきれいに収まるように、リングの突出とポケットの面取りを確認します。
5. サービスプラン— メンテナンスの交換が頻繁に行われる場合は、同じリングの向きとツールを標準化します。

リングの損傷や早期ノイズを避けるためにはどのように取り付ければよいですか?

• 取り付けられているリング（シャフトの場合は内側、ハウジングの場合は外側）のみを押します。スナップリングに逆らって運転しないでください。
• 溝とリングの端を検査します。バリやへこみはありませんか？最初の振動に関する苦情の後ではなく、今すぐ服を着せてください。
• 必要に応じて、リングの面取り側を荷重の方向に向けてセットし、最終トルクがかかる前にリングが空回りすることを確認します。
• 着席後、手で回転させて聞いてください。リングに着座するときにきれいなカチッという音は正常です。スクレイピングはそうではありません。
• 特にミラーハウジングが左右の機器に存在する場合、ビルドシート内のドキュメントの向き。

私が目にするほとんどのプロジェクトに一致する傾向があるシリーズとユースケースはどれですか?

カタログをスキャンするときに心の地図を作成します止め輪溝付き深溝玉軸受—コンパクトな構築には軽量シリーズ、バランスのとれた荷重には標準シリーズ、剛性が重要な場合には重量シリーズです。

公差が厳しくなったときに、なぜ Henji Bearing に頼るのですか?

部品の形状以外にも、きれいな軌道、一貫した溝の寸法、妥当なリードタイムを探します。そこですヘンジベアリング安定した可用性、予測可能な仕上がり、ラインの速度が変わったり住宅ベンダーが変わってもサポートが失われないことなど、実用的です。その結果、テスト ループが減り、パイロットからボリュームに移行する必要がある場合の PPAP トレイルがよりスムーズになります。

カタログ写真で 2 つのベアリングが同じに見える場合、どのような差別化要因が重要になりますか?

• 溝精度— 一貫した溝の深さとリングのフィットにより、びびりの原因となる微小な動きが回避されます。
• シールリッププロファイル— 高速時のトルクが低いにもかかわらず、塵や飛沫を十分に排除できるため、ワット数とダウンタイムが節約されます。
• 熱処理の一貫性— 長寿命は、1 つの良好なバッチだけでなく、ロット間で再現可能な硬度から得られます。
• 梱包前の清潔さ— 粉塵のない始動により、摩耗スパイクや初期ノイズの可能性が低くなります。

運用と購入の選択を正当化するにはどうすればよいですか?

それが正しいことがわかりました止め輪溝付き深溝玉軸受— Подтвердите скорость обода, режим смазки и температуру, чтобы выбрать зазор CN или C3.

RFQ をクリーンで比較可能な状態に保つための簡単な仕様メモは何ですか?

• スナップリングの接尾辞とシールの選択を含む完全な名称を記載します (例: 適切な場合は NR + 2RS)。
• 熱上昇としまりばめに基づいて内部すきま (CN/C3) を呼び出します。
• 潤滑の期待値に注意してください (工場出荷時にグリースが塗布されており、必要に応じて潤滑間隔を空けてください)。
• ハウジングポケットの面取りと深さの注記を追加して、スナップリングが干渉せずに収まるようにします。
• 推奨事項が現実と一致するように、速度、ラジアル荷重、および軸方向の衝撃を含めてください。

キーワードを詰め込まずに自然に収まる場所はどこですか?

このワークフロー全体で、私がはっきりと話しているのは、それがプロジェクトの出荷方法だからです。止め輪溝付き深溝玉軸受ここでは、軸方向の位置が鮮明で、エンベロープがしっかりしていて、サービスが再現可能である必要があります。 1 つの部品を選択して 3 つすべてを実行できる場合は、そうします。その選択により、同じ四半期で騒音、スクラップ、組み立て時間が削減されるのを私は見てきました。

スペースが不足していて稼働時間が重要な場合、最終的な結論は何でしょうか?

段差をなくすパーツをお選びください。私のビルドの場合、それは多くの場合、止め輪溝付き深溝玉軸受からヘンジベアリング。溝とリングは外輪の位置を制御し、シールは環境に適合し、公差オプションは熱と速度に適合します。簡単に言えば、生きやすいです。

サンプル、図面、または簡単な適合チェックが必要ですか?

新しいハウジングのマッピングを行っている場合、または既存のラインを監査している場合は、デューティ サイクルに合わせて適切なサイズ、シール、クリアランスを指定するお手伝いをさせていただきます。シャフトとハウジングのフィット感、速度、負荷、周囲条件を共有し、短いリストを並べます。準備ができたら、お問い合わせ価格、サンプル、リードタイムについては、次の目的をお知らせください。止め輪溝付き深溝玉軸受そのため、今日のビルドに適したオプションを迅速に追跡できます。
