シールド付き深溝玉軸受はどのように機器の信頼性を向上させますか?

記事の概要

シールド付き深溝玉軸受産業機器、電動機、自動車システム、精密機械などに幅広く使用されています。これらのベアリングは、ベアリング構造への汚染物質の侵入を防ぎながら、スムーズな回転、摩擦の低減、長寿命を実現するように設計されています。この記事では、シールド付き深溝玉軸受がどのように機能するか、その構造上の利点、用途シナリオ、および企業が適切な仕様を選択する方法について説明します。耐久性、潤滑保持、運用効率に関する一般的な懸念事項に対処するための実践的なガイダンスが提供されます。

目次

• 1. シールド付き深溝玉軸受の紹介
• 2. 構造と動作原理
• 3. シールドベアリングの主な利点
• 4. 代表的な産業用途
• 5. 製品仕様と技術的パラメータ
• 6. 適切なシールドベアリングの選択方法
• 7. メンテナンスと耐用年数の最適化
• 8. よくある質問
• 9. 結論

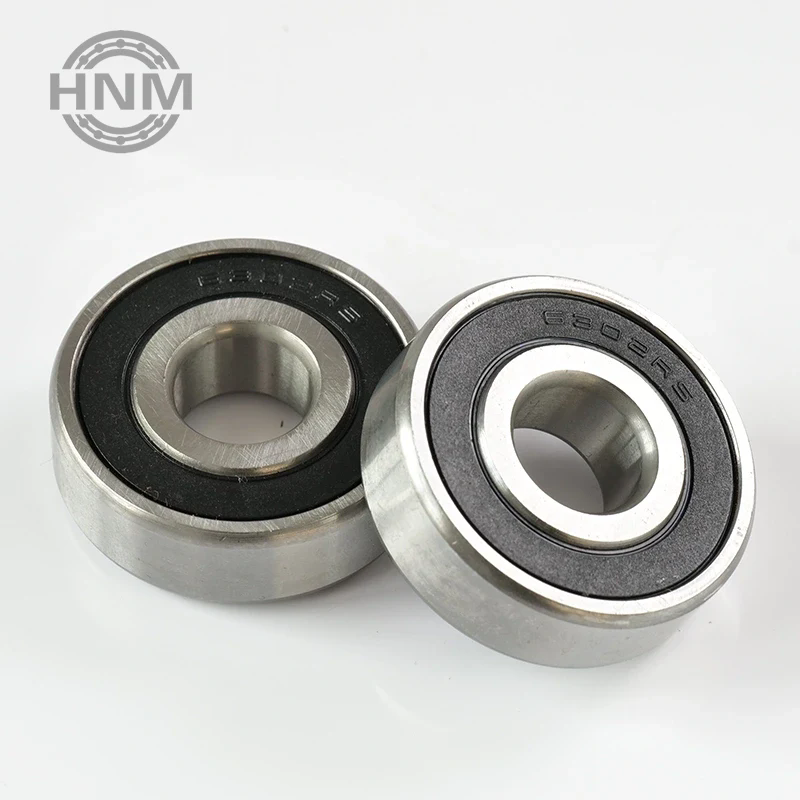

シールド付き深溝玉軸受の紹介

深溝玉軸受は、汎用性が高く、回転性能が高く、構造が簡単であるため、転がり軸受の中で最も一般的に使用されている軸受の一つです。保護シールドを装備すると、これらのベアリングの耐久性と汚染に対する保護レベルがさらに高まります。シールドベアリングは、ベアリングの片面または両面に薄い金属カバーが取り付けられており、内部コンポーネントを塵、破片、外部粒子から保護します。

さまざまな業界のメーカーが、一貫した回転精度を必要とする機器の安定した動作を維持するためにシールドベアリングを利用しています。電気モーター、ファン、ポンプ、コンベア、および自動車アセンブリでは、パフォーマンス、コスト効率、信頼性のバランスが取れているため、このベアリング設計が頻繁に使用されます。

ヘンジ などの企業は、長期間の産業運用をサポートするシールド構造を備えた深溝玉軸受を製造しています。これらのベアリングは、要求の厳しい環境において潤滑を維持し、摩耗を軽減し、動作効率を向上させるように設計されています。

構造と動作原理

シールド付き深溝玉軸受がどのように動作するかを理解するには、その内部構造を調べることから始まります。コンパクトな設計にもかかわらず、これらのベアリングにはいくつかの重要なコンポーネントが組み込まれており、それらが連携してスムーズな動きを保証します。

• 内輪
• 外輪
• 転がるボール
• ケージ（ボールリテイナー）
• メタルシールドカバー
• 潤滑グリース

転がり玉は内輪と外輪の間を深い軌道に沿って移動します。この溝により、ボールはラジアル荷重と適度なアキシアル荷重の両方を負荷することができます。シャフトが回転するとボールが軌道内を転がり、滑り接触に比べて摩擦が最小限に抑えられます。

シールド板はシステムにおいて重要な役割を果たします。完全に密閉されたベアリングとは異なり、シールドは内輪に物理的に接触しません。代わりに、ベアリングが高速で動作できるようにしながら、汚染物質をブロックする狭い隙間を作り出します。

この設計により、潤滑グリースが長期間ベアリング内に留まり、メンテナンスの必要性が軽減され、転動体が外部の汚染から保護されます。

シールドベアリングの主な利点

シールド付き深溝玉軸受には、多くの機械システムに最適ないくつかの利点があります。高い回転効率を維持しながら耐久性も向上した設計です。

1. 汚染防止

金属シールドは、早期の摩耗や損傷を引き起こす可能性のあるほこり、金属粒子、その他の破片から内部コンポーネントを保護します。

2. 潤滑保持力

シールド カバーは、潤滑グリースをベアリング ハウジング内に保持するのに役立ちます。これにより潤滑の安定性が向上し、保守間隔が延長されます。

3. 高速性能

シールドが内輪に接触しないため、摩擦が最小限に抑えられます。これにより、過度の熱を発生させることなく、ベアリングを高速回転で動作させることができます。

4. メンテナンスの軽減

シールドベアリングは多くの場合、事前に潤滑されており、耐用年数が長くなるように設計されているため、頻繁なメンテナンスや潤滑の必要性が軽減されます。

5. コスト効率

複雑な密閉システムと比較して、シールドベアリングはより単純な構造で効果的な保護を提供するため、多くの産業用途にとってコスト効率の高いソリューションとなります。

代表的な産業用途

シールド付き深溝玉軸受は、安定した回転と長寿命が要求される業界で広く使用されています。その信頼性は重機や精密機器にも適しています。

• 電気モーター
• 自動車用トランスミッション
• 冷却ファンと送風機
• 工業用ポンプ
• ギアボックス
• コンベヤシステム
• 家庭用電化製品
• 電動工具

たとえば、電気モーターでは、シールドベアリングにより、ベアリングキャビティに塵が侵入するリスクが軽減されます。コンベヤシステムでは、連続運転下でも一貫した回転を維持するのに役立ちます。

製品仕様と技術パラメータ

正しいベアリングを選択するには、いくつかの技術パラメータを理解する必要があります。シールド付深溝玉軸受の代表的な仕様の概要を以下に示します。

ヘンジ などのメーカーは幅広いサイズと定格荷重を製造しているため、エンジニアは正確な動作要件を満たすベアリングを選択できます。

適切なシールドベアリングの選択方法

適切な軸受モデルの選択には、いくつかの技術的な考慮事項が含まれます。エンジニアと調達管理者は、ベアリングを選択する前に次の要素を評価する必要があります。

耐荷重

ベアリングがラジアル荷重、アキシアル荷重、または両方の組み合わせをサポートする必要があるかどうかを決定します。耐荷重はベアリングのサイズと設計に直接影響します。

回転速度

高速用途には、正確な製造公差と安定した潤滑特性を備えたベアリングが必要です。

動作環境

ほこりの多い環境や汚染された環境では、シールドベアリングにより内部汚染のリスクが軽減されるため、大きなメリットが得られます。

温度条件

高温にさらされるベアリングには、粘度と潤滑安定性を維持するグリース配合物が必要です。

設置スペース

コンパクトな機器の設計では、適切な負荷容量を維持しながら、より小さなベアリング寸法が必要になる場合があります。

ヘンジ などの経験豊富なメーカーと協力することで、選択したベアリングが機械的要件と長期信頼性の目標の両方に適合することを確認できます。

メンテナンスと耐用年数の最適化

シールドベアリングはメンテナンスを最小限に抑えるように設計されていますが、適切な設置と操作方法を実践することで耐用年数を大幅に延ばすことができます。

• 取り付け時にシャフトの位置が適切に調整されていることを確認してください
• 過度のプリロードやミスアライメントを避ける
• 適切な動作温度を維持する
• 腐食性化学物質への曝露を防ぐ
• 損傷を避けるために正しい取り付けツールを使用してください

振動、騒音、動作温度を定期的に検査すると、潜在的な問題を早期に特定し、高価な機器の故障を防ぐことができます。

よくある質問

Q1: シールドベアリングとシールドベアリングの違いは何ですか?

シールドベアリングは内輪に接触しない金属カバーを採用し、より高い回転速度を実現します。シールドベアリングはリングに物理的に接触するゴムシールを使用しており、より強力なシールを提供しますが、摩擦がわずかに高くなります。

Q2: シールドベアリングは再潤滑できますか?

ほとんどのシールドベアリングは潤滑済みで、再潤滑なしで長期間使用できるように設計されています。ただし、一部の産業設定では、ベアリングの設計に応じて追加の潤滑システムが使用される場合があります。

Q3: シールドベアリングは粉塵の多い環境に適していますか?

はい。シールド プレートは、ベアリング キャビティへの塵や破片の侵入を防ぐのに役立ち、多くの産業環境に適しています。

Q4: シールド付き深溝玉軸受の寿命はどれくらいですか?

耐用年数は、負荷条件、動作速度、温度、メンテナンス方法によって異なります。適切な条件下では、これらのベアリングは長年にわたって確実に動作します。

結論

シールド付き深溝玉軸受は、スムーズな回転、信頼性の高い荷重サポート、および改善された汚染保護を実現することで、現代の機械システムにおいて重要な役割を果たしています。バランスの取れた設計により、電気モーターからコンベヤ装置まで、さまざまな産業用途で効率的に動作できます。

などのメーカーヘンジは、厳しい産業要件を満たす高品質のシールドベアリングの開発を続けています。適切な選択、設置、操作方法を使用すれば、これらのベアリングは機器の信頼性を大幅に向上させ、長期的なメンテナンスコストを削減できます。

プロジェクトで耐久性と高性能のシールド付き深溝玉軸受が必要な場合は、専門のサポートが機器に最適な仕様を特定するのに役立ちます。詳しい製品情報や技術サポートについては、お問い合わせ今日は、アプリケーションに合わせてカスタマイズされたベアリング ソリューションを検討してください。
